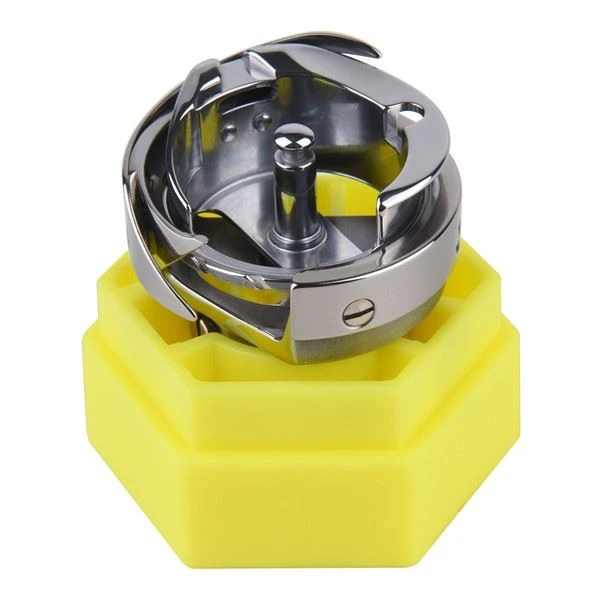

SMH7.94ATR (MTQO) Agujero de aceite manual para máquina de bordar por computadora

Introducción de la caja de bobina MIM 7.94ATR

SMH7.94ATR (MTQO) máquina de bordado por ordenador caja de bobina giratoria orificio de engrase manual

SMH7.94ATR (MTQO) máquina de bordado por ordenador caja de bobina giratoria orificio de engrase manual

Máquina de bordar por computadora SMH-7.94ATR (MTQDD), caja de gancho de diamante negro

Qinhuangdao Zhongwei Precision Machine Parts Co., Ltd. se especializa en la producción de piezas de moldeo por inyección de metal. La compañía tiene una cooperación estratégica a largo plazo con las empresas nacionales Yongyao, Desheng, Sanming y otras empresas internacionales de producción de ganchos giratorios, como la lanzadera giratoria Zovin de Japón y Simon de Italia y otras empresas. Caja de gancho de metal moldeado por inyección, material Después de la investigación y los esfuerzos conjuntos con la Universidad Central del Sur, los productos producidos por la empresa no solo tienen una buena resistencia al desgaste, sino que también tienen una alta dureza. Cada año, Desheng suministra 600,000-800,000 cajas de ganchos y otros 10 fabricantes. -300, 000 suministro de caja de bobina.

La importancia del gancho de la máquina de bordar computarizada

La perfecta cooperación entre el garfio giratorio y la acción del tirahilos de la máquina de bordar computarizada constituye el elemento básico de la costura de la máquina de bordar. Se puede ver que la función del gancho es muy crítica y los usuarios tienen altos requisitos para su calidad. Mire la calidad del anzuelo, principalmente para examinar la apariencia y el rendimiento. En términos de apariencia, puede ver intuitivamente el brillo y la rugosidad de la superficie del gancho y verificar si hay rastros u óxido en la superficie; en términos de desempeño, los puntos de inspección del desempeño de la costura se enfocan en si el hilo está roto, si el hilo está bien recogido, si el hilo está flotando o no. Si el alambre está atascado, si se salta la puntada, si la tela está arrugada, etc., escuche el ruido y observe la durabilidad. Aquí presentamos brevemente la estructura y función de cada parte del garfio giratorio. La siguiente figura muestra la anatomía estructural del anzuelo y da los nombres de las distintas partes.

1. Guía de alambre (piel de lanzadera grande). Es una pieza de acero para resortes que sujeta el exterior de la caja de la bobina con tornillos. Se utiliza para evitar que el lazo del hilo de la aguja atrapado por la punta del gancho se salga en la raíz del gancho B. Sus bordes curvos ayudan a tensar el hilo inferior en la puntada.

2. Caja de la bobina. Fíjelo en el eje inferior con tornillos y corra a alta velocidad a lo largo del riel guía anular C (diente guía) en el bastidor de la lanzadera a una velocidad de 2nr/min (n es la velocidad de la máquina de bordar). Enhebre el lazo del hilo de la aguja del accesorio del orificio de la aguja con la punta del gancho A en él. Las ranuras (ranuras de guía) D en la pared interior de la caja de la bobina coinciden con los dientes de guía elevados C en el marco de la bobina.

3. Gancho fuera de línea. Fijada a la caja de la bobina con tornillos, es una guía en forma de media luna. La primera función es presionar el carril guía anular C para hacerlo encajar con la ranura D para evitar que el bastidor de la lanzadera se caiga de la caja de la bobina; El lazo de hilo que sale de la punta de la aguja actúa como guía para el lazo de hilo cuando la palanca del tirahilos toma el hilo. El eje F en la parte inferior central del portabobinas se usa para sostener la caja de la bobina y la bobina.

4. Bobina. El enlazador se coloca en el eje hueco de la caja de la bobina y es un portahilos en el que se enrolla el hilo de la bobina (hilo inferior). En el bordado, cuando se retuerce el hilo de la bobina, gira libremente alrededor del eje de la bobina para suministrar el hilo de la bobina.

5. Gancho de posicionamiento del marco de la lanzadera. Un extremo está fijo en la parte inferior de la carcasa de la máquina de bordar por computadora, y la brida de un extremo está incrustada en la ranura de posicionamiento E del marco de la lanzadera para evitar que el marco de la lanzadera gire y fijarlo en la posición correcta. De hecho, según la diferencia del gancho fuera de línea (3 en la figura), los ganchos giratorios de uso común se pueden dividir aproximadamente en tres tipos: tipo A, tipo B y tipo BOH. La imagen de arriba muestra el gancho tipo B, mientras que el gancho tipo A generalmente se usa en máquinas de bordar.

6. Tapa de bobina. Sostiene y sostiene la bobina. Hay un eje hueco en el centro, que está encamisado en el eje F del marco de la lanzadera, y está fijado en el marco de la lanzadera por la puerta de la lanzadera 9, y no gira con la caja de la bobina durante la operación. La superficie exterior de la caja de la bobina está equipada con una banda de goma 8 para ajustar la tensión del hilo de la bobina.

El tipo B es universal para materiales delgados y gruesos. Debido a que el depresor del anillo lunar tiene una cabeza larga, el tiempo fuera del hilo se mantiene más tiempo, lo que reduce el hilo suelto y puede evitar que el hilo flote. Es un modelo muy utilizado en costura. El tipo BOH es adecuado para materiales medianos y pesados. La longitud de presión de la lengüeta del anillo lunar es más corta que la del tipo B, y se encuentra entre el tipo A y el tipo B. Este tipo de anzuelo puede evitar que el hilo flote, ya sea usando hilo grueso o hilo con poca torsión.

El tipo A es adecuado para materiales pesados, máquinas de bordar computarizadas y costura en zigzag. El hilo se quita más rápido que otros modelos, pero la tensión es baja y es probable que se produzca hilo flotante.
